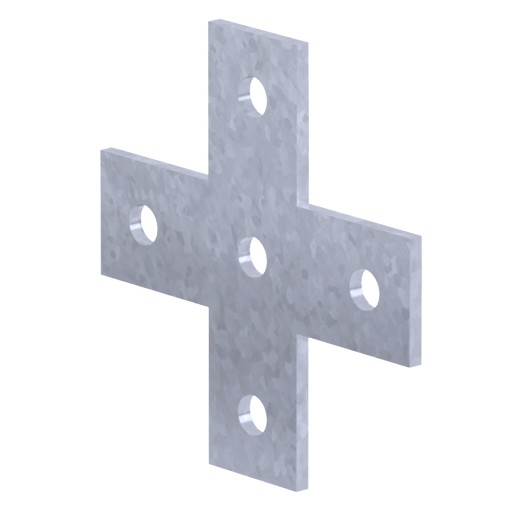

Пластина соединительная PM-PС5

Материал:

Стандарт - сталь, оцинкованная по методу Сендзимира;
HDZ - горячее цинкование погружением после изготовления.

Примечание:

Применение:
Создание сложных конструкций на основе профилей PM-ST. Используется
как соединительный элемент в монтажных узлах.

Сборка:
При сборке монтажного узла используются:
- канальные гайки PM-MN;
- болт ВО М10, М12;
- шайба усиленная PW М10, М12.
Монтажное отверстие d=13 мм, 5 шт.

Особенности:

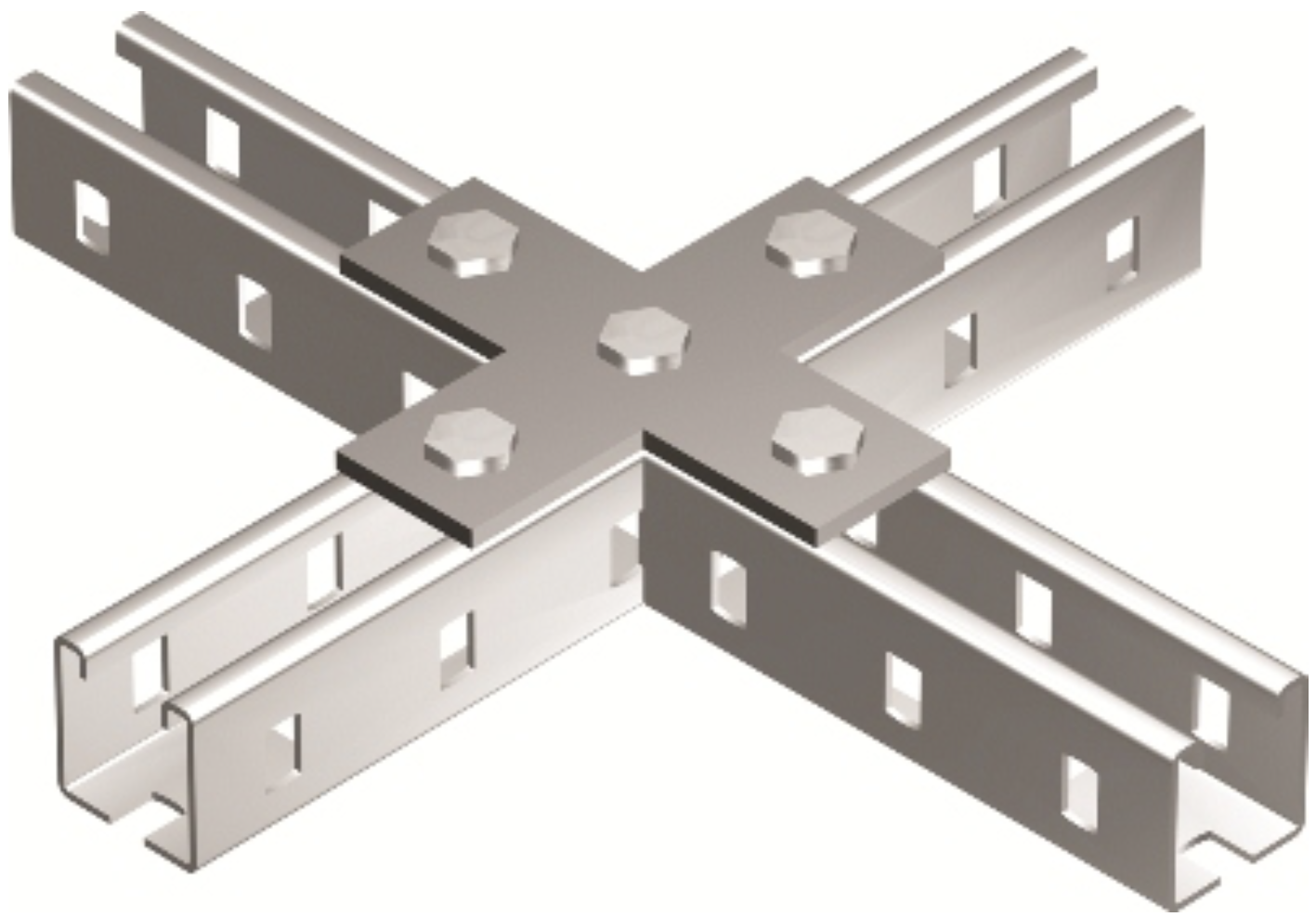

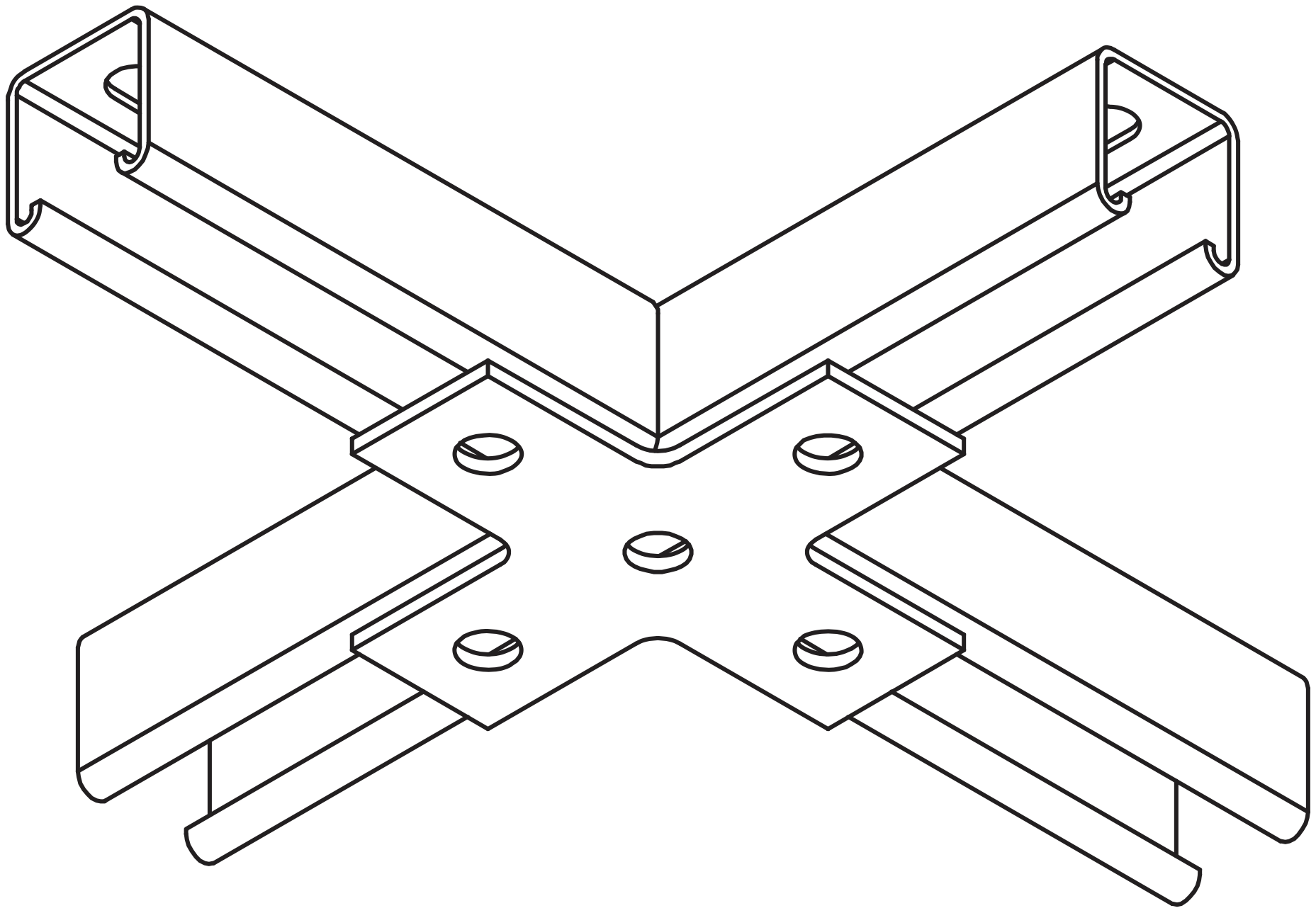

Используется для перекрестного соединения профиля PM-ST.

Каталог

Альбом типовых решений

Примеры применения

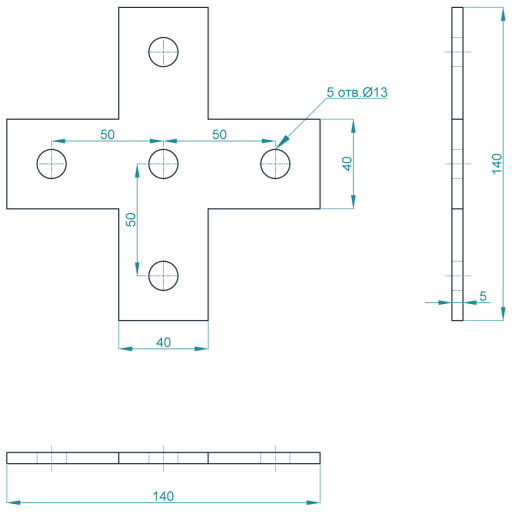

Чертёж

Код	Наименование	Ед. измер.	Цена за ед. изм. (руб)	Количество	Добавить в корзину
PM77066	Пластина соединительная PM-PС5	шт	по запросу
PM77066HDZ	Пластина соединительная PM-PС5 HDZ	шт	по запросу
